PEDANE STEP
Le pedane Step sono costituite da una struttura in acciaio zincato a caldo e da un piano di calpestio in multistrato di betulla CARPLY da 15 mm., finitura antiscivolo e rivestimento fenolico ignifugo CLASSE 1.
Poggiano su piedi in tubolare zincato a caldo Ø 4,83 cm. (equivalente a 1 pollice 1/2) disponibili con altezze che vanno da 10 a 320 cm.
Le pedane Step sono disponibili in moduli standard di vari formati facilmente combinabili tra di loro. Esistono inoltre moduli speciali per realizzazioni con angoli e curve.
La Pedana Step è una pedana versatile che può essere utilizzata come pista da ballo con altezza da terra ridotta, come pedana per eventi fino ad un’altezza di un metro, come palco con altezza uguale o superiore al metro oppure come tribuna con altezze a scalare.
La planarità e continuità del piano di calpestio delle pedane consente l’applicazione di materiali di rivestimento quali panelli colorati, moquette, gomma, ecc.
Caratteristiche:
– Struttura in acciaio zincato a caldo
– Piano di calpestio in legno multistrato di betulla CARPLY antiscivolo
– Classe di reazione al fuoco Cfl- s1 (possibilità di rivestimento in plexiglas trasparente o traslucido)
– Dimensioni modulari 50×50 cm. – 100×50 cm. – 200×50 cm. – 100×100 cm. – 200×100 cm.
– Altezza da 10 a 120 cm. standard (misure diverse con altezze superiori disponibili a richiesta).
– Altezze speciali regolabili con basetta a vite o piedini regolabili.
– Portata 500 Kg/mq (su richiesta possibilità di rinforzo fino a 1000 Kg/mq)
– Disponibilità di parapetti sia zincati che verniciati a polveri nero opaco.

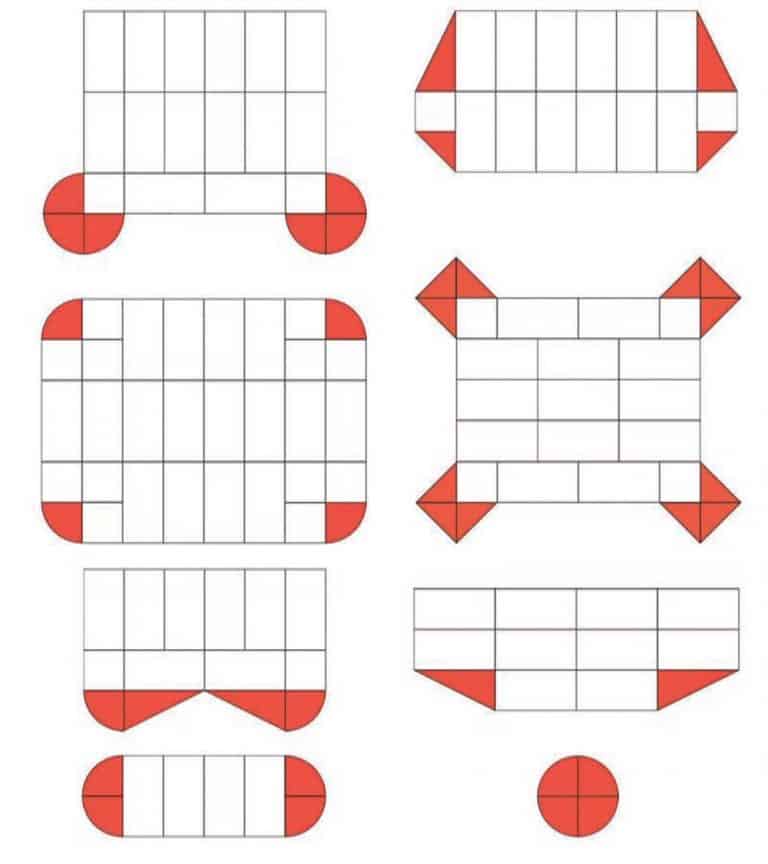

ALCUNE POSSIBILI COMBINAZIONI

PEDANA STEP MT 2x1
Pedane in acciaio alta resistenza
Piano di calpestio in legno multistrato antiscivolo
Classe di reazione al fuoco Cfl- s1
Dimensioni modulari in cm: 200×100
Altezza da cm 10 a 320 standard con intervalli di cm 10
Altezze speciali regolabili con basetta a vite.
Altezza superiore a cm 120 stabilizzate con diagonale di supporto
Predisposizione agli angoli per l’aggancio di piedi smontabili
Sistema di aggancio ringhiera modulare di lunghezza metri 0,5- 1 – 2

PEDANA STEP MT 2x0,5
Pedane in acciaio alta resistenza
Piano di calpestio in legno multistrato antiscivolo
Classe di reazione al fuoco Cfl- s1
Dimensioni modulari in cm: 200×50
Altezza da cm 10 a 320 standard con intervalli di cm 10
Altezze speciali regolabili con basetta a vite.
Altezza superiore a cm 120 stabilizzate con diagonale di supporto
Predisposizione agli angoli per l’aggancio di piedi smontabili
Sistema di aggancio ringhiera modulare di lunghezza metri 0,5- 1 – 2

PEDANA STEP MT 1x0,5
Pedane in acciaio alta resistenza
Piano di calpestio in legno multistrato antiscivolo
Classe di reazione al fuoco Cfl- s1
Dimensioni modulari in cm: 100×50
Altezza da cm 10 a 320 standard con intervalli di cm 10
Altezze speciali regolabili con basetta a vite.
Altezza superiore a cm 120 stabilizzate con diagonale di supporto
Predisposizione agli angoli per l’aggancio di piedi smontabili
Sistema di aggancio ringhiera modulare di lunghezza metri 0,5- 1 – 2

PEDANA STEP MT 1x1
Pedane in acciaio alta resistenza
Piano di calpestio in legno multistrato antiscivolo
Classe di reazione al fuoco Cfl- s1
Dimensioni modulari in cm: 100×100
Altezza da cm 10 a 320 standard con intervalli di cm 10
Altezze speciali regolabili con basetta a vite.
Altezza superiore a cm 120 stabilizzate con diagonale di supporto
Predisposizione agli angoli per l’aggancio di piedi smontabili
Sistema di aggancio ringhiera modulare di lunghezza metri 0,5- 1 – 2

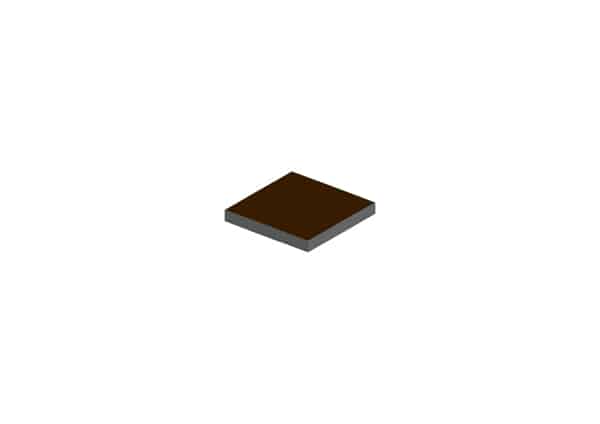

PEDANA STEP MT 0,5x0,5
Pedane in acciaio alta resistenza
Piano di calpestio in legno multistrato antiscivolo
Classe di reazione al fuoco Cfl- s1
Dimensioni modulari in cm: 50×50
Altezza da cm 10 a 320 standard con intervalli di cm 10
Altezze speciali regolabili con basetta a vite.
Altezza superiore a cm 120 stabilizzate con diagonale di supporto
Predisposizione agli angoli per l’aggancio di piedi smontabili
Sistema di aggancio ringhiera modulare di lunghezza metri 0,5- 1 – 2

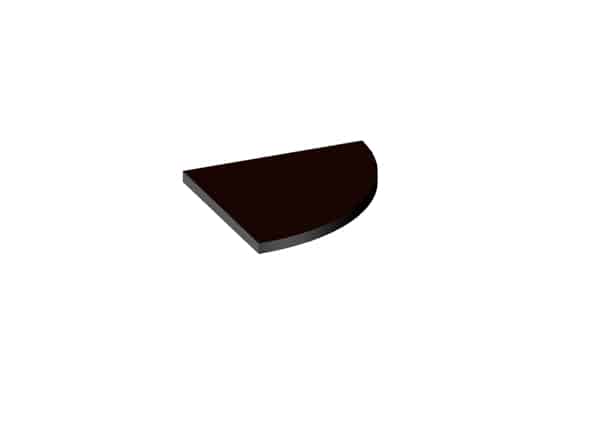

PEDANA STEP ANGOLO 45° STONDATO MT 1x1
Pedane in acciaio alta resistenza adatta a realizzare pedane rotonde o ad arco
Piano di calpestio in legno multistrato antiscivolo
Classe di reazione al fuoco Cfl- s1
Dimensioni modulari in cm: 100×100
Altezza da cm 10 a 320 standard con intervalli di cm 10
Altezze speciali regolabili con basetta a vite.
Altezza superiore a cm 120 stabilizzate con diagonale di supporto
Predisposizione agli angoli per l’aggancio di piedi smontabili
Sistema di aggancio ringhiera modulare di lunghezza metri 0,5- 1 – 2

PEDANA STEP ANGOLO 45° MT 1x1
Pedane in acciaio alta resistenza adatta a realizzare pedane angolate
Piano di calpestio in legno multistrato antiscivolo
Classe di reazione al fuoco Cfl- s1
Dimensioni modulari in cm: 100×100
Altezza da cm 10 a 320 standard con intervalli di cm 10
Altezze speciali regolabili con basetta a vite.
Altezza superiore a cm 120 stabilizzate con diagonale di supporto
Predisposizione agli angoli per l’aggancio di piedi smontabili
Sistema di aggancio ringhiera modulare di lunghezza metri 0,5- 1 – 2

PEDANA STEP ANGOLO 45 GRADI SINISTRO/DESTRO MT 2x1
Pedane in acciaio alta resistenza adatta a realizzare pedane angolate
Piano di calpestio in legno multistrato antiscivolo
Classe di reazione al fuoco Cfl- s1
Dimensioni modulari in cm: 100×200
Altezza da cm 10 a 320 standard con intervalli di cm 10
Altezze speciali regolabili con basetta a vite.
Altezza superiore a cm 120 stabilizzate con diagonale di supporto
Predisposizione agli angoli per l’aggancio di piedi smontabili
Sistema di aggancio ringhiera modulare di lunghezza metri 0,5- 1 – 2

SCALA 1 GRADINI
Misure m 1×0,5
Piano di calpestio ignifugo
Struttura perimetrale in acciaio
Altezza fissa cm 20
SCALA 2 GRADINI
Misure m 1×0,5
Piano di calpestio ignifugo
Struttura perimetrale in acciaio
Altezza fissa cm 20-40

SCALA 3 GRADINI
Misure m 1×0,5
Piano di calpestio ignifugo
Struttura perimetrale in acciaio
Altezza fissa cm 20-40-60
SCALA 4 GRADINI
Misure m 1×0,5
Piano di calpestio ignifugo
Struttura perimetrale in acciaio
Altezza fissa cm 20-40-60-80

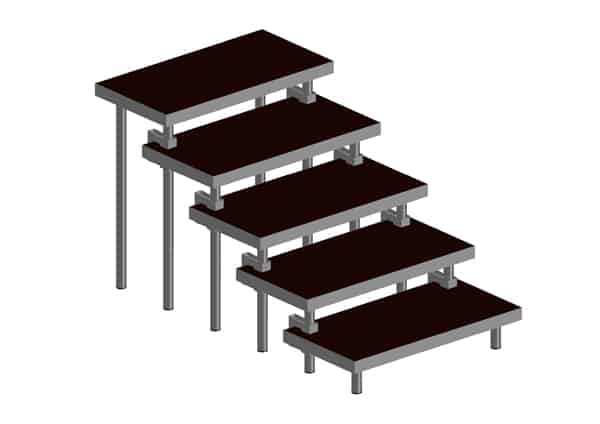

SCALA 5 GRADINI
Misure m 1×0,5
Piano di calpestio ignifugo
Struttura perimetrale in acciaio
Altezza fissa cm 20-40-60-80-100
SCALA 5 GRADINI
CON PIANO
Misure m 1×0,5 + 1×1
Piano di calpestio ignifugo
Struttura perimetrale in acciaio
Altezza fissa cm 20-40-60-80-100
PIEDE AD ALTEZZA FISSA
- PIEDE CM 20
- PIEDE CM 40
- PIEDE CM 60
- PIEDE CM 80
- PIEDE CM 100
- PIEDE CM 120
- PIEDE CM 140
- PIEDE CM 180
- PIEDE CM 200
- PIEDE CM 240
- PIEDE CM 260
- PIEDE CM 280
- PIEDE CM 300
- PIEDE CM 320
VITONE REGOLABILE IN ACCIAIO
- VITONE REGOLABILE CM35 / CM25
- VITONE REGOLABILE CM50 / CM35
- VITONE REGOLABILE CM70 / CM55
CONNETTORE FISSAGGIO
Utilizzato per connettere in maniera stabile le pedane
Materiale acciaio
DIAGONALE DI COLLEGAMENTO
Utilizzata per fissare e connettere in maniera stabile i piedi delle pedane
Diverse misure disponibili in relazione all’altezza.
Materiale acciaio
SPINOTTO DI CONNESSIONE 2 VIE
Utilizzata per fissare e connettere in maniera stabile i piedi delle pedane
Versione a 2 vie.
Materiale acciaio
SPINOTTO DI CONNESSIONE 4 VIE
Utilizzata per fissare e connettere in maniera stabile i piedi delle pedane
Versione a 4 vie.
Materiale acciaio
CONNETTORE SU 2 LIVELLI
Utilizzata per fissare e connettere in maniera stabile i piedi delle pedane a diverse altezze, solitamente utilizzato per fissare i gradini della scala o per fissare le pedane in versione tribuna su più livelli
Versione a 2 vie parallelo.
Materiale acciaio
SOSTEGNO SCALE
Utilizzata per fissare e connettere in maniera stabile i piedi delle scale a quelli delle pedane-
Versione mobile.
Materiale acciaio
RINGHIERA MT 0,5
Ringhiera da 0,5 metro di lunghezza
Materiale acciaio
Verniciatura nera a polveri
RINGHIERA MT 1
Ringhiera da 1 metro di lunghezza
Materiale acciaio
Verniciatura nera a polveri
RINGHIERA MT 2
Ringhiera da 2 metri di lunghezza
Materiale acciaio
Verniciatura nera a polveri
SUPPORTO RINGHIERA
Sistema supporto ringhiera
Materiale acciaio
Disponibile color acciaio e in verniciatura nera a polveri
SUPPORTO RINGHIERA ANGOLARE
Sistema supporto ringhiera da utilizzarsi negli angoli esterni.
Materiale acciaio
Disponibile color acciaio e in verniciatura nera a polveri
RAMPA INIZIALE
Sistema di pedana iniziale adatta a creare una rampa angolata per disabili.
Materiale acciaio e legno
RAMPA ANGOLATA
Sistema di pedana intermedia o finale adatta a creare una rampa angolata per diasabili.
Materiale acciaio e legno
PIEDE ANGOLARE
Piede angolato adatto a creare una rampa angolata per disabili.
Materiale acciaio
PIEDE ANGOLARE CON AGGANCIO RINGHIERA
Piede angolato adatto a creare una rampa angolata per disabili completo di sistema per aggancio ringhiera.
Materiale acciaio
PEDANA MULTILIVELLO ACCESSO PALCO
Pedane in acciaio con piano di calpestio
in legno multistrato antiscivolo CARPLY
Soluzione per struttura modulare palco e accesso palco.
Moduli palco m 2×1
Moduli scale frontali m 2×0,5
Moduli scale laterali m 1×0,5
Altezza standard variabile da m 0,20 a m 1 ad intervalli di cm 10
Altezze diverse da quelle standard su misura
PEDANA MULTILIVELLO FRONTE PALCO
Pedane in acciaio con piano di calpestio
in legno multistrato antiscivolo CARPLY
Soluzione per struttura modulare palco e accesso palco
Moduli palco m 2×1
Moduli scale frontali m 2×1 e m 2×0,5
Altezza standard variabile da m 0,20 a m 1 ad intervalli di cm 10
Altezze diverse da quelle standard su misura
PEDANA MULTILIVELLO PER MOSTRA
Pedane in alluminio con piano di calpestio
in legno multistrato antiscivolo CARPLY
Soluzione per struttura modulare per mostra
Moduli m 2×1
Altezza standard variabile da m 0,20 a m 1 ad intervalli di cm 10
Altezze diverse da quelle standard su misura
PEDANA PALCO
Pedane in alluminio con piano di calpestio
in legno multistrato antiscivolo CARPLY
Soluzione per struttura modulare per mostra
Moduli m 2×1
Altezza standard
Fornita con balaustre laterali
PALCO CON RAMPA PER DIVERSAMENTE ABILI
Pedane in alluminio con piano di calpestio
in legno multistrato antiscivolo CARPLY
Soluzione per struttura modulare per mostra
Moduli m 2×1
Altezza standard
Fornita con rampa di accesso per disabili e protezione con balaustre laterali
PALCO TRASPARENTE
Pedane in alluminio con piano di calpestio
in plexiglass
Soluzione per struttura modulare per mostra
Moduli m 2×1
Altezza standard
A richiesta fornita con balaustre laterali
